alimentation courant constant leds éclairage aquarium

[hemes]

Bonjour
je dispose de:
100 leds blanches 3.2-3.4V 25 mA 120 mW
100 leds blanc chaud 3.6V 30 ma ? je pense 120 mW
50 leds bleues 3.2-3.4V 25 mA 120 mW
30 leds oranges 2.0-2.4 25mA 100 mW
je voudrais les alimenter avec des convertisseurs du commerce courant constant du genre ci dessous:

http://www.luxetdeco.fr/fiche_produit.p ... 696{18}176
Primaire 230V et secondaire 350mA/24V 1-6W
Primaire 230V et secondaire 700mA/12V 3-6W

mon problème, comment brancher les leds?
en série et par groupe de combien?
en parallèle , idem.
ou en grappes de série branchées en parallèle .
je ne suis pas trop fixé sur le modèle de convertisseur, il en éxiste aussi en kit.
le nombre de leds peut être légèrement ajusté pour correspondre au plus près aux spécifications de l'alimentation.

cordialement

[ambiama]

Bonjour,
Pourquoi ne pas partir sur une alimentation 12V ou 24V ? Pour le régulateur de courant ?

[hemes]

bonjour
j'ai étudié le problème (voir pj) mais il me semble que ça ne colle pas pour la puissance et l'intensité de l'alimentation.
je vais utiliser une alimentation à découpage.
si mon tableau pouvait être validé (ou invalidé), cela m'aiderais certainement
cordialement

[zeltron]

L'ouverture de la pièce jointe as échouée ...ce fichier est probablement corrompu, non valide, ou pas reconnu !

(Enfin bon, c'est normal ...ça merdoie, c'est ça l'informatique )

P/S/Z

[schizophrene]

Bonjour,

Hemes, je ne comprends pas ton tableau, désolé...

Zeltron, toujours tes soucis d'informatiques? Pas cool, je compatis

[hemes]

bonjour

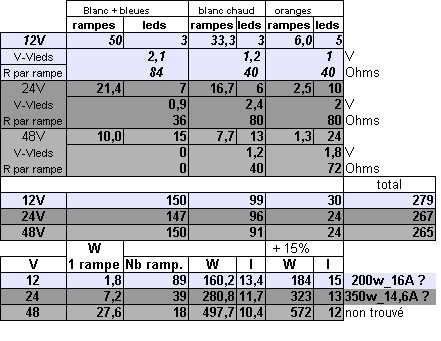

j'ai repris mon tableau d'alimentation.
est il correct?
est il possible couper momentanément des branches exemple
ne faire fonctionner que 5 branches sur 10 en blanc chaud.
cordialement

[schizophrene]

Bonjour hemes,

Oui ton tableau me semble correct (il est plus compréhensible que le précédent ).

Tu peux tout à fait couper des branches, en posant des interrupteurs sur des groupes de branches (exemple: 10 branches de blanc chaud / 2 = 5 branches sur chaque interrupteur).
Tu peux faire plus compliquer après, en gérant les branches par les sorties d'un pic. Mais il faut connaitre les langages de programmations pic et le coût sera multiplié par pas mal, par rapport aux interrupteurs.

N'hésite pas à nous faire part de tes idées, on pourra toujours te conseiller

[hemes]

bonjour
merci pour la réponse, maintenant le montage!
je ferais un petit reportage photo et une doc pour ceux qui seront intéressés.
je ne donne pas de délai..............
cordialement

[schizophrene]

Prends ton temps pour faire ce dont tu as envie, nous on sera là

Bonne chance pour la réalisation de ton éclairage

[Megablue]

bonjour
merci pour la réponse, maintenant le montage!
je ferais un petit reportage photo et une doc pour ceux qui seront intéressés.
je ne donne pas de délai..............
cordialement

Tu vas avoir des plantes dans ton aquarium? tu t'es intéressé aux longueur d'ondes du mix de leds que tu as choisis?
